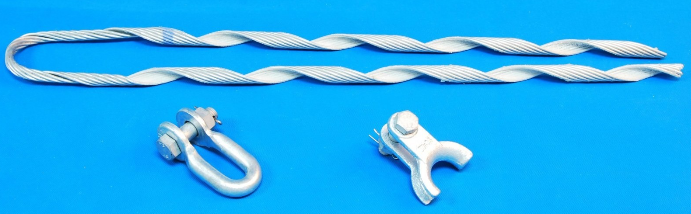

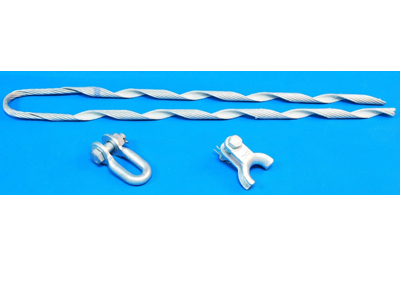

预绞式耐张线夹




详细描述




耐张线夹结构特点:

1.外绞丝通过嵌环等联结金具直接与杆塔连接,承受线路载荷。

2.内绞丝对ADSS光缆起一定的保护作用,作为力的传递单元,主要作用有:

(1) 有效地将纵向压紧力传递给光缆的张力承受单元一芳纶,避免光缆外护套过度受力而被拉伤。

(2) 传递轴向张力。

(3) 增大了与光缆的接触面积,使应力分布均匀,无应力集中点。

3.在不超过ADSS光缆侧压强度的前提下,对光缆有较大的握着力,能承受较大的张力。

4.对ADSS光缆的握着力不低于光缆极限抗拉强度的(UTS)的95%,完全适合光缆架设的需要。

5.为满足城网10kV配电线路上架设ADSS光缆的需要,生产了握力为15kN的耐张线夹,它结构简单,安装方便,又可降低工程造价。

使用条件:用于终端铁塔、耐张铁塔、高差大的铁塔、转角(仰角)>25?的杆塔和接续杆塔的连接。

强度:根据客户需要,所配置强度为70KN、80KN、100KN、120KN等。





耐张线夹订货须知:

1.根据ADSS光缆的极限抗拉强度、运行档距和外径来选择合适型号的耐张线夹。

2.应同时提供ADSS光缆的相关参数:光缆的允许张力、每日运行张力和抗侧压强度,如芳纶为单绞,应提供绞向。

3.数量配置为:1套/终端杆塔;2套/耐张杆塔、光缆接续杆塔或转角大于25°杆塔。



耐张线夹选型技术参数表:



光缆名称

规格型号

 握力(KN)

使用档距

(m)

绞丝长度(mm)

色标

内绞丝

外绞丝

ADSS

ANZ-13-*.*B

13

100

1250

850

黄、红

ANZ-15-*.*B

15

101-200

1300

900

黄、红

ANZ-25-*.*B

25

201-300

1600

1200

黄、红

ANZ-30-*.*B

30

301-400

1700

1350

黄、红

ANZ-40-*.*B

40

401-500

1900

1500

黄、红

ANZ-50-*.*B

50

501-600

2200

1700

黄、红

ANZ-60-*.*B

60

601-700

2300

1850

黄、红

ANZ-70-*.*B

70

701-800

2600

2100

黄、红

ANZ-80-*.*B

80

801-1000

2800

2300

黄、红
