FCGR型干式电容型穿墙套管




详细描述



FCGR型干式电容型穿墙套管介绍、FCGR型干式电容型穿墙套管图片、FCGR型干式电容型穿墙套管评论和价格信息

产品说明及使用方法:



FCGW-35/630-2000A复合式穿墙套管

型号:FCGW-35KV/(630-2000)A
额定电压:35kv
额定电流:630~2000A
产品认证:ISO9001

FCRG-40.5KV/1250A复合式穿墙套管介绍、FCRG-40.5KV/1250A复合式穿墙套管图片、FCRG-40.5KV/1250A复合式穿墙套管评论和价格信息,订购FCRG-40.5KV/1250A复合式穿墙套管

一、穿墙套管_使用范围与特点

    FCGW复合式穿墙套管为户外-户内型,适用于额定电压未10KV~35KV,频率15~60Hz的三相交流系统电站和变电所的配电装置。安装地点环境温度为-40℃~40℃,海拔高度不超过1000m。本产品适用于水平安装。
    复合穿墙套管的各项电器、机械性能均达到标准要求,他还具有复合绝缘子的共同特点。体积小、重量轻、外形美观,特别是用作外绝缘的硅橡胶伞裙,护套所具有的良好憎水性和憎水性迁移特性,使复合穿墙套管有很好的耐污秽性能和防止污闪的能力。

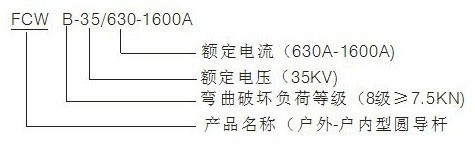

二、产品型号说明:

3

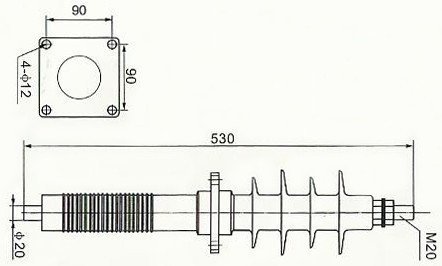

三、 结构及性能

    复合传墙套管由圆筒导杆和紧包导杆的环氧纤层、中间法兰、及包封环氧玻纤层的硅橡胶护套和伞裙组成,中间法兰区域进行了电场均匀处理。本系列产品依据Q/GND—JD05—2003进行生产,并复合GB/T12944.1—1991,GB/T12944.2—1991及J85892—1991的相关规定。其主要尺寸和电气、机械特性如表一、表二。

4

表一复合穿墙套管的主要尺寸



产品型号

总长L

主体长L1

户外端主体长L2

户外端爬电距离L3

最大伞径d

法兰安装孔距a

安装孔径d1

导电杆径d2

FCWB-10/630

535

445

210

400

115

89

11

M20*15

FCWB-35/630

1130

970

435

1030

178

200

15

M20*15

FCWB-35/1250

1170

970

435

1030

178

200

15

M30*15

FCWB-35/1600

1170

970

435

1030

178

200

15

M39*20




表二复合穿墙套管的主要电气、机械性能



产品型号

额定电压KV

额定电流A

工频电压KV

标准雷电冲击耐受电压(峰值)不小于KV

弯曲破坏负荷KN

干耐受1min

湿耐受1min

击穿

可见电晕

FCWB-10/630

10

630

30

75



75

75

FCWB-35/630

35

630

30

176

25.8

185

75

FCWB-35/1250

35

1250

30

176

25.8

185

75

FCWB-35/1600

35

1600

30

176

25.8

185

75
