产品说明及使用方法：

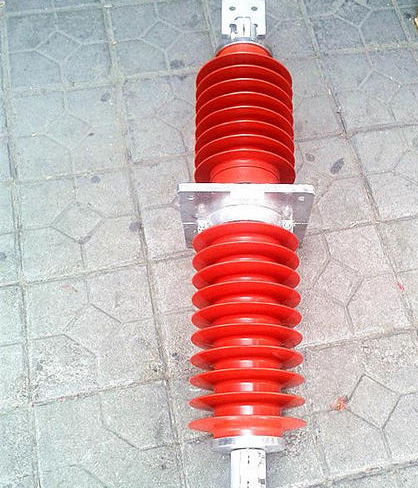

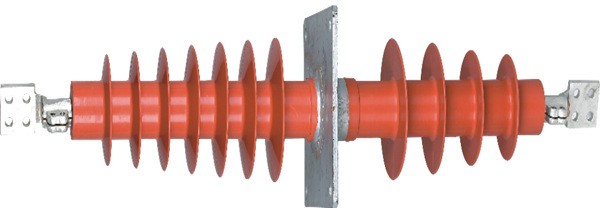

FCGW-35/630-2000A复合式穿墙套管

型号：FCGW-35KV/(630-2000)A
额定电压：35kv
额定电流：630~2000A
产品认证：ISO9001

FCRG-40.5KV/1250A复合式穿墙套管介绍、FCRG-40.5KV/1250A复合式穿墙套管图片、FCRG-40.5KV/1250A复合式穿墙套管评论和价格信息,订购FCRG-40.5KV/1250A复合式穿墙套管一、穿墙套管_使用范围与特点

    FCGW复合式穿墙套管为户外-户内型，适用于额定电压未10KV~35KV，频率15~60Hz的三相交流系统电站和变电所的配电装置。安装地点环境温度为-40℃~40℃，海拔高度不超过1000m。本产品适用于水平安装。
    复合穿墙套管的各项电器、机械性能均标准要求，他还具有复合绝缘子的共同特点。体积小、重量轻、外形美观，用作外绝缘的硅橡胶伞裙，护套所具有的良好憎水性和憎水性迁移特性，使复合穿墙套管有很好的耐污秽性能和防止污闪的能力。

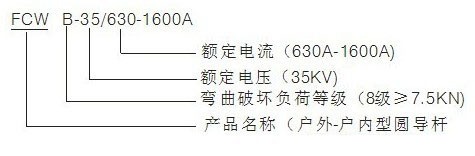

二、产品型号说明：

三、 结构及性能

    复合传墙套管由圆筒导杆和紧包导杆的环氧纤层、中间法兰、及包封环氧玻纤层的硅橡胶护套和伞裙组成，中间法兰区域进行了电场均匀处理。本系列产品依据Q/GND—JD05—2003进行生产，并复合GB/T12944.1—1991，GB/T12944.2—1991及J85892—1991的相关规定。其主要尺寸和电气、机械特性如表一、表二。

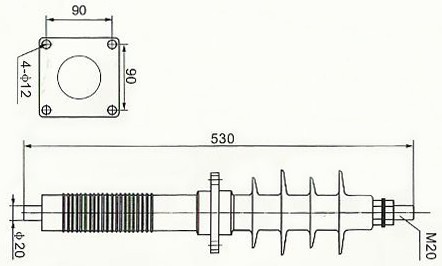

表一复合穿墙套管的主要尺寸

表二复合穿墙套管的主要电气、机械性能
